PN7001LTB-A1单通道低侧栅极驱动芯片IC-PN7001芯片参数

所属分类：Chipown/芯朋微

品牌：芯朋微
型号：PN7001LTB-A1
封装：SOT23-5L
功率：
电流：3.5A

订购热线：0755-23087599

产品详情应用领域

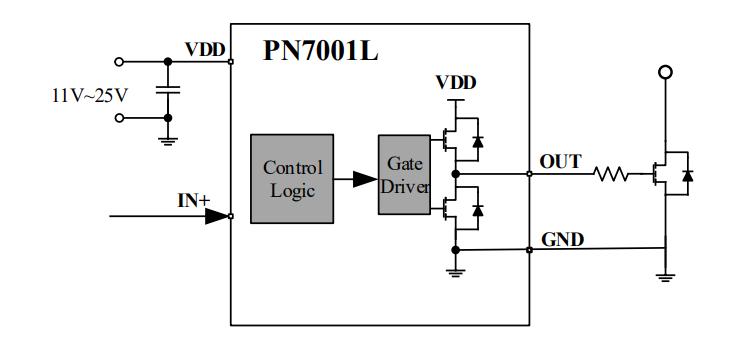

　　PN7001L是一款单通道、高速低侧栅极驱动芯片，该芯片可以作为功率MOSFET和IGBT的驱动开关。PN7001LTB-A1的输出可以提供3.5A拉/灌电流的峰值电流脉冲，且输入信号到输出信号传播延时典型值为20ns。

　　PN7001LTB-A1芯片的IN+输入管脚兼容5V和3.3V信号控制，具有良好的抗干扰性。芯片驱动级为HVCMOS结构，高侧导通电阻1.4ohm，低侧导通电阻0.8ohm。

　　PN7001L芯片特性　　

　　■ 宽电源电压范围:11V~25V　　

　　■ 3.5A峰值拉电流和灌电流　　

　　■ 输入管脚兼容5V和3.3V控制信号　　

　　■ 快速传播延时(典型值20ns)　　

　　■ 快速上升和下降时间(典型值5ns)　　

　　■ 当输入管脚悬空时，输出保持为低电平　　

　　■ 采用SOT23-5L封装

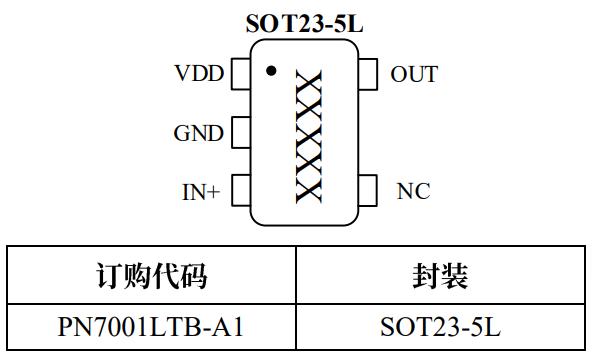

　　封装/管脚定义

管脚名	管脚标号	引脚功能描述
VDD	1	供电电源
GND	2	地
IN+	3	逻辑输入信号，控制驱动输出 OUTIN+=“L”,OUT=“L”;IN+=“H”,OUT=“H’
NC	4	空脚
OUT	5	驱动输出

　　应用领域　　

　　■ 开关模式电源　　

　　■ 直流变换器　　

　　■ 电机控制　　

　　■ 功率MOSFET和IGBT栅极驱动器

　　PN7001L单通道低侧栅极驱动采用SOT23-5 封装，3.5A 峰值驱动，11-25V 宽电压，可兼容Pin 对 Pin 替代 TI/德州仪器UCC27517 ，大幅缩短国产化替换周期，节省改版、验证、开模成本，如需 PN7001LTB-A1样品、规格书、替代对比参数表请向芯朋微代理骊微电子申请。>>
