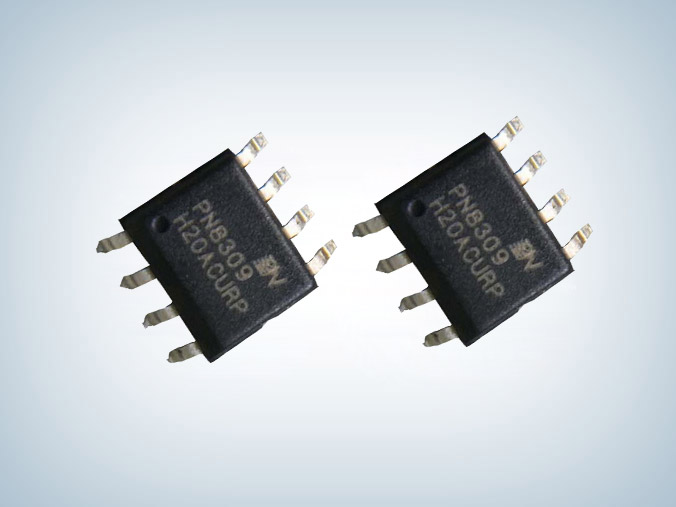

PN8309H-3.5A同步整流IC
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：PN8309H
封装：SOP-8
功率：10mΩ 75V /100V
电流：3.5A
型号：PN8309H
封装：SOP-8
功率：10mΩ 75V /100V
电流：3.5A
订购热线：0755-23087599
PN8309H概述:
PN8309H 包 括 同 步 整 流 控 制 器 及 N 型功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。
PN8309H内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。
PN8309H同步整流IC集成了极为全面的辅助功能，包含电源欠压保护、最小导通时间等功能。双供电电源设计支持低压侧应用时更宽的输出电压范围，并得到更好的可靠性。
PN8309H同步整流IC特性:
■ 内置10mΩ 100V Trench MOSFET(PN8309HSE-A1)
■ 内置10mΩ 75V Trench MOSFET(PN8309HSE-B1)
■ 适用于CCM，DCM和QR工作模式
■ 电流跟踪关断技术
■ 高压自供电技术

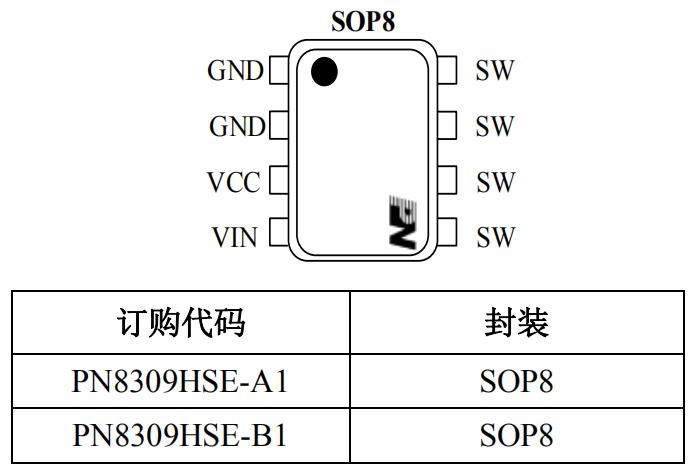

封装/订购信息
管脚定义
| 管脚名 | 管脚标号 | 管脚功能描述 |
| GND | 1,2 | 地电位 |
| VCC | 3 | 芯片电源引脚 |
| VIN | 4 | 系统输出采样引脚 |
| SW | 5,6,7,8 | 功率MOSFET的DRAIN |

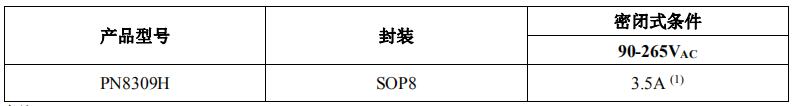

PN8309H同步整流IC典型功率

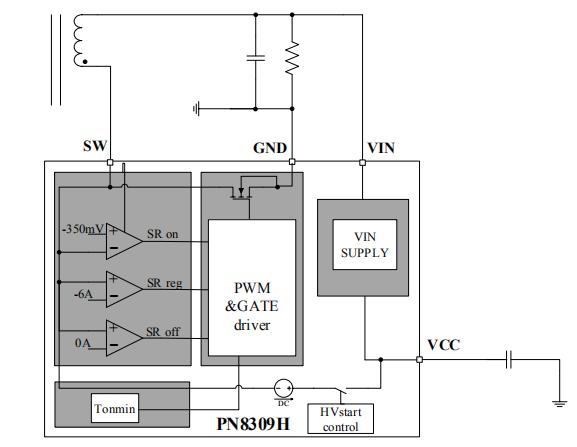

PN8309H典型电路图
PN8309H同步整流IC应用领域
■ 适配器
■ PD 充电器
