AP8267 70W 电流模式PWM控制芯片
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：AP8267TCC-R1

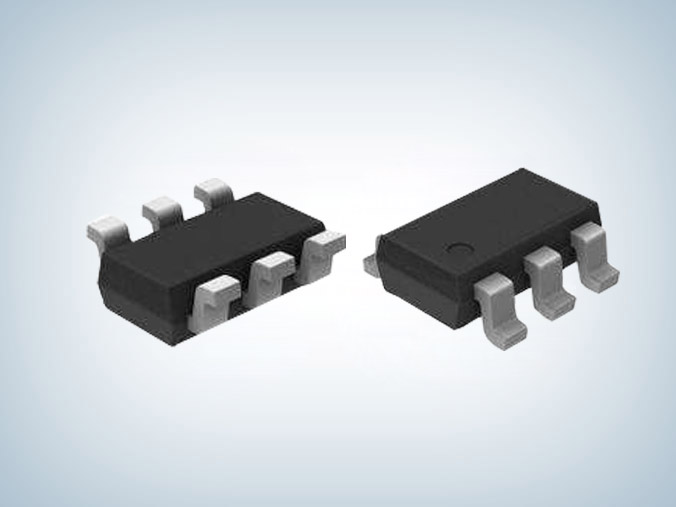

封装：SOT23-6
功率：70W
电流：
型号：AP8267TCC-R1
封装：SOT23-6
功率：70W
电流：
订购热线：0755-23087599
AP8267是一款高集成度的电流模式PWM控制芯片，具有高性能、低待机功耗、低成本等特点。AP8267内置绿色降频工作模式，根据负载情况调节工作频率，减少了开关损耗，从而获得较低的待机功耗和较高的转换效率。AP8267提供了丰富的保护，包括：逐周期过流保护、VDD过压保护、欠压锁存、过温保护、输出过压保护、过载保护、输出二极管短路保护，同时具有软启动和间歇工作模式功能。一旦出现故障，芯片进入自动重启状态直至故障排除。
芯片ap8267特征
■ 频率抖动技术提高EMI性能
■ 绿色降频工作模式
■ 无音频噪声
■ 内部集成斜率补偿功能
■ 线电压补偿技术
■ 软启动功能
■ 全面的保护功能包括
— 逐周期过流保护
— 过载保护
— VDD过压保护
— 输出过压保护
— 输出二极管短路保护
— 过温保护

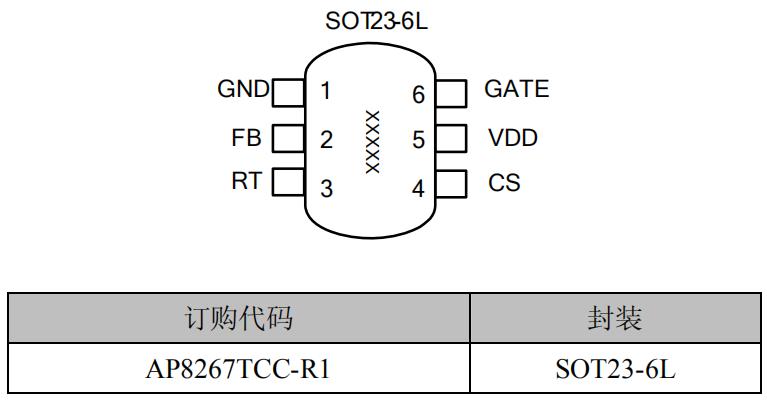

封装/订购信息
| 管脚标号 | 管脚名 | 管脚功能描述 |
| 1 | GND | 地 |
| 2 | FB | 反馈输入引脚， FB脚与SENSE脚共同控制PWM占空比 |
| 3 | RT | 双功能引脚，两选一，可实现过温保护或过压保护。温度检测，通过RT与GND引脚连接一个NTC电阻；过压保护，通过辅助绕组与RT引脚连接一个过压电流检测电阻 |
| 4 | CS | 电流检测输入引脚 |
| 5 | VDD | 芯片供电引脚 |
| 6 | GATE | 图腾柱输出，用于驱动MOSFET |

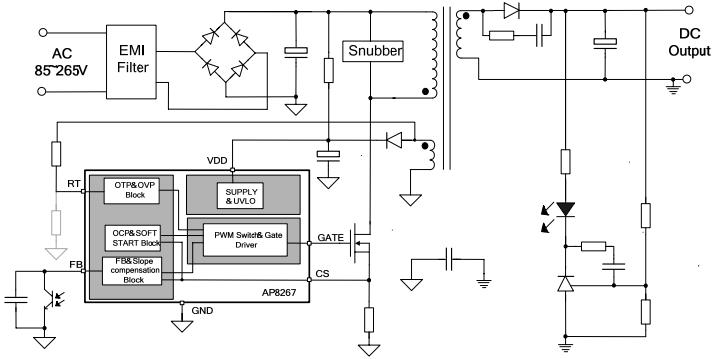

AP8267电路图
电流模式AP8267应用领域
■ 机顶盒电源
■ 电源适配器
■ 开放式离线开关电源
AP8267是高集成度的电流模式PWM控制芯片，内置绿色工作模式大大减小了待机模式的功耗，更易于满足国际能效标准，VDD 工作电压12V to 25V，典型应用功率<70W，可兼容代换OB2281AMP，被广泛应用于机顶盒电源、电源适配器、开放式离线开关电源等领域，更多电流模式ap8267芯片产品手册及相关应用资料请向骊微电子申请。>>
