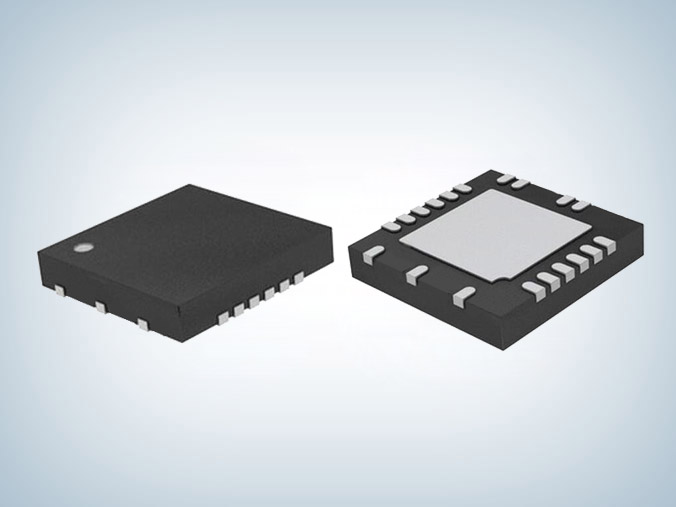

HD1015 20W qi无线充芯片

所属分类:无线充芯片
品牌:惠尔无线
型号:HD1015
封装:QFN-19L
功率:20W
电流:5V-1A
订购热线:0755-23087599
  HD1015描述:
  HD1015 qi无线充芯片是一款高度集成的电源管理芯片,能够实现高性能、高效率和符合wpc规范的无线功率发射系统的成本效益,支持高达20w的功率功率传输,使用无线应用专用控制器或通用的基于MCU的发射机控制器。
  HD1015 20w无线充芯片集成了一个4-mosfets全桥功率级、栅极驱动器、一个5v降压dc/dc转换器、一个3.3V LDO,2.5V精确电压基准和输入电流传感器,系统效率高,使用方便。
  HD1015 20w qi无线充芯片方案专有的栅极驱动方案优化了电磁干扰抑制性能,节省了系统成本和设计。具有±2%精度的专用无损电流传感电路监控全桥输入电流支持异物检测和电流解调。内置5v降压dc/dc变换器3.3v低压差稳压器ldo可以为发射机控制器和外部电路提供电源。
  HD1015 qi无线充芯片的特点是输入欠压锁定UVLO、过电流、短路保护和过电压温度保护。
  HD1015 20w无线充芯片方案有3毫米*4毫米QFN封装

  HD1015特征:
  ■ 4.2V-17V输入电压范围
  ■ 高达20W的功率传输
  ■ 集成全桥功率级,功率mosfet为13-mΩrdson
  ■ 集成高效5V-1A降压DC/DC转换器
  ■ 为减少电磁干扰而优化
  ■ 内置3.3V-200mA LDO
  ■ 提供2.5V参考电压
  ■ 集成无损输入电流传感器,FOD和电流解调精度为±2%
  ■ 3.3V和5V脉冲宽度调制信号逻辑兼容
  ■ 输入欠压锁定
  ■ 过电流保护
  ■ 过热保护
  ■ 3mm*4mm QFN-19L包装

  HD1015 20w无线充芯片绝对最大额定值及引脚配置




  HD1015 qi无线充芯片典型应用电路图:


  HD1015 20w无线充芯片应用方案:
  ■ 符合wpc标准的手机、平板电脑和可穿戴设备用5w至15w无线充电器
  ■ 用户、工业和医疗设备用通用无线功率发射机
  ■ 专有无线充电器和发射机

  更多HD1015 20w qi无线充芯片产品的详细手册或其他资料,请向我们申请。>>
