HD1010 15W无线充发射控制芯片

所属分类:无线充芯片
品牌:惠尔无线
型号:HD1010
封装:QFN19
功率:15W
电流:4.0V to 14.0V
订购热线:0755-23087599
  HD1010概述:
  HD1010是一个高度集成的无线电源发射机模拟前端,包含了实现WPC兼容发射机所需的所有模拟组件。
  HD1010无线充发射控制芯片集成了一个全桥功率驱动与mosfts,电流感知放大器,自举电路,通信解调器,线性调节器和保护电路。
  HD1010可以与发射机控制器一起工作,创建一个高性能的无线功率发射机,符合WPC V1.2.4扩展功率概要(EPP)和基线功率概要(BPP),一旦EPP接收器被检测到,发射机将提供高达15W的输出功率;如果存在BPP接收器,发射机将只提供最多5W的输出功率。
  HD1010无线充发射控制芯片该系统支持外部目标检测(FOD),通过持续监测传输的电量,并与接收端报告的接收电量进行比较。为了做到这一点,HD1010测量输入直流电流非常准确地使用电流传感器放大器。
  此外,HD1010还支持输入欠压锁定(UVLO)、过流保护(OCP)、短路保护(SCP)和过热保护(OTP)。这些保护措施进一步提高了整个无线电力发射机系统的可靠性。

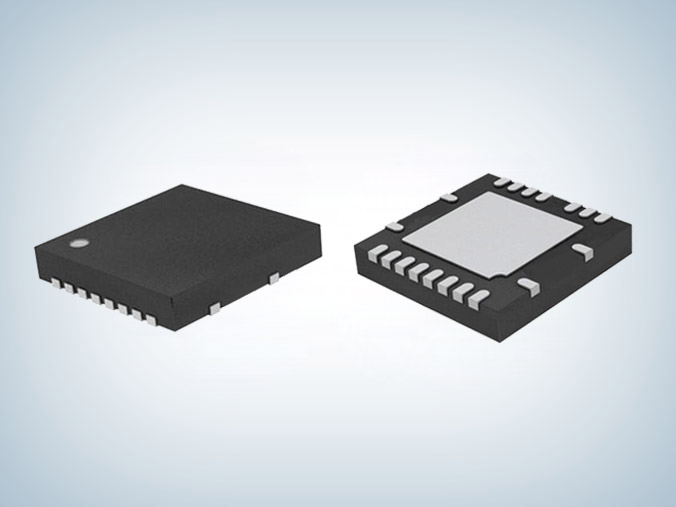

  HD1010 15W无线充发射控制芯片是一个紧凑的3 x 3毫米QFN包。

  HD1010特性:
  ■ 4.0V to 14.0V 输入 电压 范围
  ■ Support 5 V/9V/12V 输入
  ■ Support 15 W 输出 功率
  ■  Integrated 电压 和 电流 解调
  ■ Integrated 5 V LDO MCU 供电
  ■ Integrated 四 15 莫姆 FETs 力量
  ■ Integrated FET 司机 和 启动 电路
  ■ Integrated 当前 对 FOD 准确
  ■ Support 各种 类型 的 发射机 WPC V1.2.4
  ■ BPP A11/A11a
  ■ BPP A6 与 单个 线圈 或 双重 线圈
  ■ EPP MPA2
  ■ EPP MPA5/MPA11 额外 DC-DC
  ■ UVLO/OCP/SCP/OTP
  ■ QFN 包 3 毫米 x 3 毫米

  HD1010应用电路
  如果需要HD1010 15W无线充发射控制芯片产品的详细手册或其他资料,请向我们申请。>>
