CR6248_12v1a适配器方案

　　CR6248_12V1A适配器方案是基于一个能适用于宽输入电压范围，输出功率 12W，恒压输出的适配器，控制 IC 采用CR6248高精度CC/CV原边检测PWM开关，具有良好的动态负载能力，良好的恒流输出效果；同时具有“软启动、OCP、SCP、OVP、FB开路保护、OTP自动恢复”等多种保护功能。　

　

　　CR6248 采用反激式电路拓扑，输出和输入高压使用变压器隔离。在这种反激拓扑中，开关管导通时，变压器储存能量，负载电流由输出电容提供；开关管关断时，变压器将储存的能量传递到负载和输出滤波电容，以补偿电容单独提供负载电流所消耗的能量。

　　

　　CR6248 芯片特性：　　

　　● CR6248 内置 600V 高压功率 MOSFET，反激式原边检测 PWM 功率开关；　　

　　● 内置软启动，减小 MOSFET 的应力，内置斜坡补偿电路；　　

　　● 较低的 IC 功耗；　　

　　● 具有频率抖动功能，使其具有良好的 EMI 特性；　　

　　● 具有“软启动、OCP、SCP、OTP 自动恢复、OVP 锁存”等多种保护功能；　　

　　● 原边反馈，无需光耦和 TL431,可调式线损补偿,IC 基准精度±1%；　　

　　● 电路结构简单、较少的外围元器件，适用于小功率 AC/DC 电源适配器、充电器。

　　

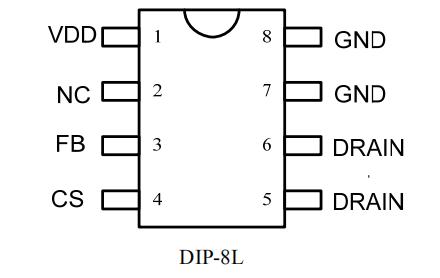

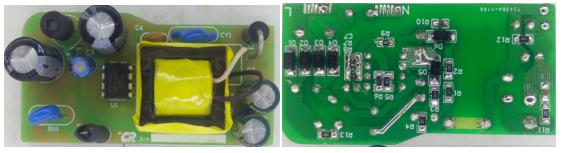

　　一、PCB及DEMO实物图

　　

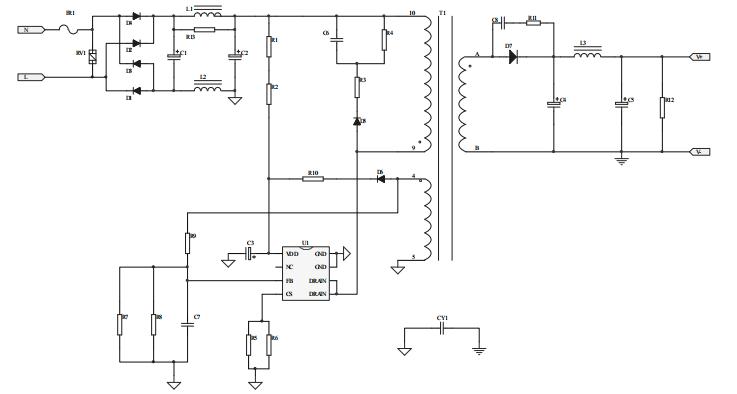

　　二、典型电路图

　　

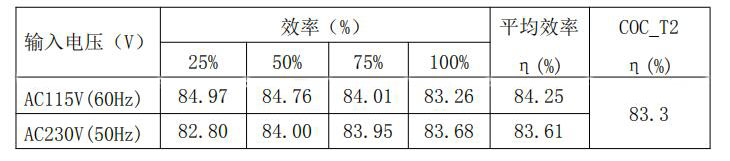

　　三、效率测试

　　

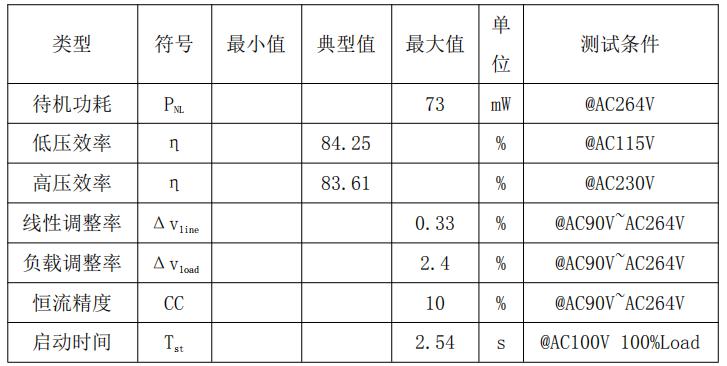

　　四、整机参数



　　

　　CR6248_12v1a适配器方案，全电压实现12V1A输出的适配器。AC90V满足启动时间的条件下，实现AC230V样机待机功耗<75mW；典型输入电压时平均效率>83.3%；能够满足最严格的能效标准“COC_T2”；全电压可实现±5%的CV输出精度。更多CR6248_12V1A适配器方案、CR6248_5V2.4A充电器方案产品手册、原理图，电源输入输出规格，BOM 表和变压器参数以及安规和 EMI 测试数据等资料请向启辰微代理骊微电子申请。>>
