200V高耐压DC-DC降压型电动车控制器芯片
字号:T|T

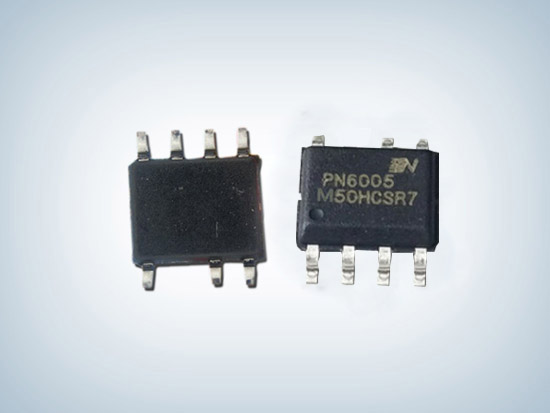

电动车控制器芯片PN6005是一款高压电池供电降压型DC-DC电动车控制器专用芯片,PN6005内部集成了PFM控制器及200V高雪崩能力智能功率MOSFET,提供了完整的智能化保护功能,包括过载保护,欠压保护,过温保护,另外PN6005电动车控制器芯片的降频调制技术有助于改善EMI特性,非常适合高压直流应用场合应用。
1.高压启动:在启动阶段,PN6005 DC-DC降压芯片内部高压启动管提供2.5mA电流对外部VDD电容进行充电; 当VDD电压达到VDDON,芯片开始工作,高压启动管停止对VDD电容充电;当VDD电压降低到VDDOFF,芯片继续工作,但内部高压启动管再次提供2.5mA电流对外部VDD电容进行充电;从而实现芯片自供电。
2.恒压工作模式:PN6005电动车控制器芯片通过FB管脚对输出进行电压采样,当FB电压低于内部基准电压,芯片开启集成的高压功率管,对储能电感充电,当电感电流达到内部基准电流IPEAK,芯片关闭集成的高压功率管,由系统二极管对储能电感续流。
3.PFM 调制:芯片工作在PFM模式,同时内部设置IPEAK随芯片工作频率FSW降低而降低,芯片开关周期每增大1us,Ipeak降低约3.6mA。由于芯片内置采样,最大Ipeak固定,当输出电压和输出电流固定时,电感感量是唯一调制工作频率的参数。
4.软启动:为了避免非隔离系统启动阶段因进入深度CCM模式,带来较大电流尖峰。PN6005 DC-DC降压芯片设置软启动功能,在启动前10ms,最高开关频率降低为25%,在启动10ms到15ms,最高开关频率降低为50%。同时芯片设计较小的LEB时间(300ns),以降低LEB时间内能量大小,以避免系统启动时的高电流尖峰。
5.智能保护功能:PN6005电动车控制器专用芯片集成全面的保护功能,包括:过载保护、过温保护、FB异常保护、VDD欠压保护功能,并且这些保护具有自恢复模式。
PN6005电动车控制器芯片应用在电动车控制器系统中,具有高效率,高集成度,高可靠性等特性,能大大降低整体控制器的温度,使整个系统能够更可靠工作,选择PN6005电动车控制器专用芯片,可以固定输出,无需电压调整电阻,减少外围成本,降低生产成本。
