ams1117-3.3v稳压芯片低压降稳压器

　　AMS1117有固定输出和可调两个版本，固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V,AMS1117-3.3是一种输出电压为3.3V的正向低压降稳压器，适用于高效率线性稳压器。


　　

　　ams1117稳压芯片特点　　

　　■ 包括三端可调输出和固定电压输出版本（固定电压包括 1.2V,1.8V， 3.3V，5V等，其他电压规格可根据用户定制）　　

　　■ 最大输出电流为 1A　　

　　■ 输出电压精度高达±2％　　

　　■ 稳定工作电压范围为高达 12V　　

　　■ 电压线性度为 0.2％　　

　　■ 负载线性度为 0.4％　　

　　■ 环境温度：TA的范围是-20℃~125℃

　　

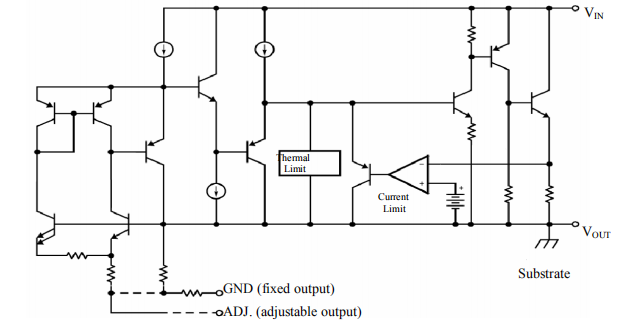

　　AMS1117应用电路图

　　

　　ams1117-3.3v稳压芯片输出电压：3.235~3.365V（10mA≤Iout≤1A , 5.3 V≤Vin≤12V）；线路调整（最大）：10mV（5.3 V≤Vin≤12V）；负载调节（最大）：20mV（Vin=5.3V, 0≤Iout≤1A）；电压差（最大）：1.4V 静态电流（最大）：12mA；


　　

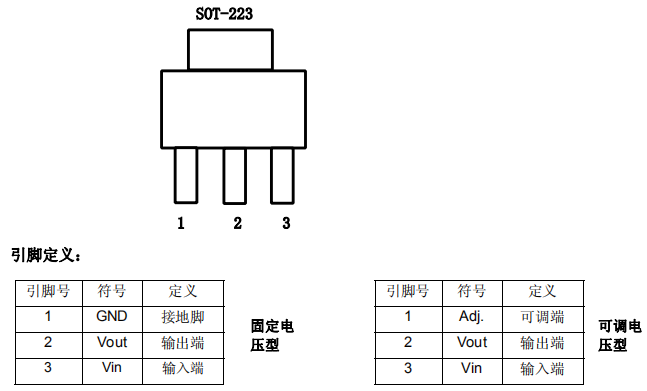

　　ams1117-3.3v稳压芯片采用SOT-223封装，内部集成过热保护和限流电路,以防环境温度造成过高的结温，广泛应用于计算机主板、显卡、 LCD 监视器及LCD TV、DVD 解码板、ADSL 等设备、开关电源的后级稳压等领域，更多AMS1117 3.3v稳压芯片产品手册、样品及技术资料请向骊微电子申请。>>
