18W PD快充电源芯片:集成度高并支持多种协议
字号:T|T
对于手机充电而言,18W是一个绝佳的充电功率,因为它在兼顾快速充电的同时,带来了小体积的优势,随着“下一代iPhone将标配18W USB PD充电器”消息的扩散,加速了USB PD快充芯片的普及,骊微电子代理的芯朋微随之推出基于PN8161+PN8307H的18W PD快充电源应用方案。

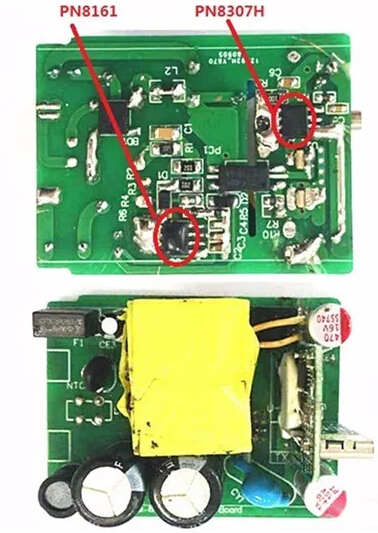

一、芯朋18W USB PD充电器DEMO实物图
芯朋微18W USB PD充电器DEMO板上面,除了变压器和必要的电阻电容之外,外加丝印“PN8161+PN8307H”的SOP-8集成芯片,芯片均采用内置MOS的设计,集成度非常高,节省至少10颗以上外围,只需极少的外围元器件即可实现完整的功能。
二、下面让我们一起看下18W PD快充电源芯片测试数据

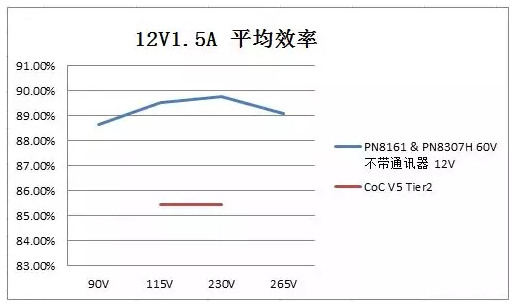

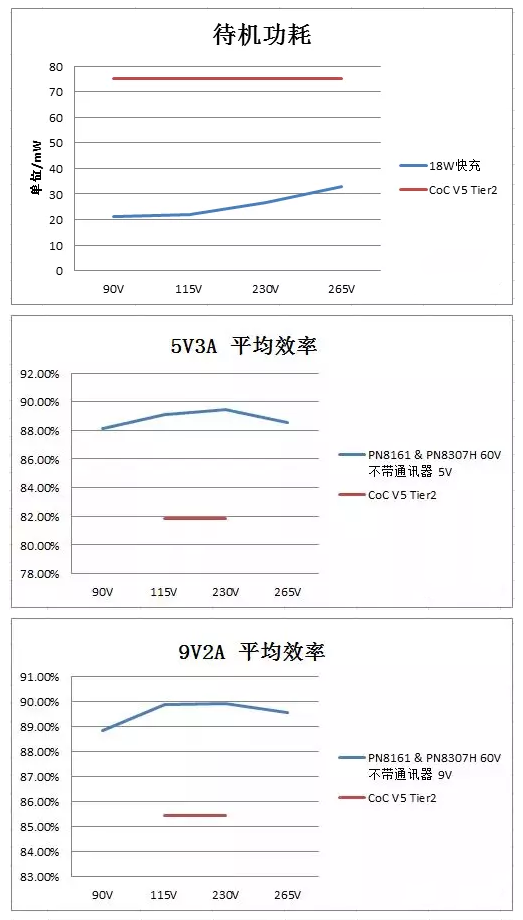

1.能效测试
测试条件:测试点为PCB端

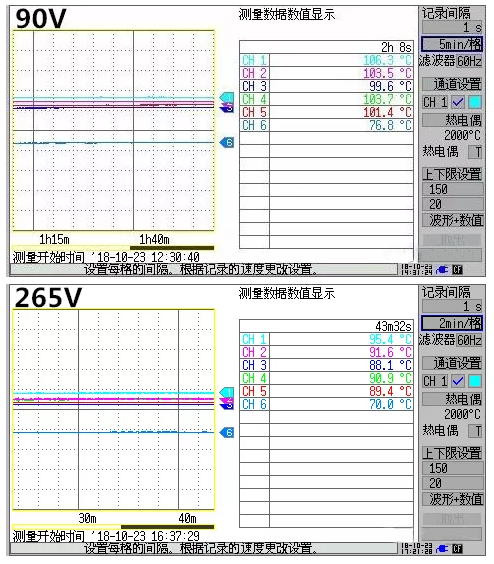

2.温升测试
测试条件:45℃环温,无风,带壳,空气自然对流,输出为5.9V3A

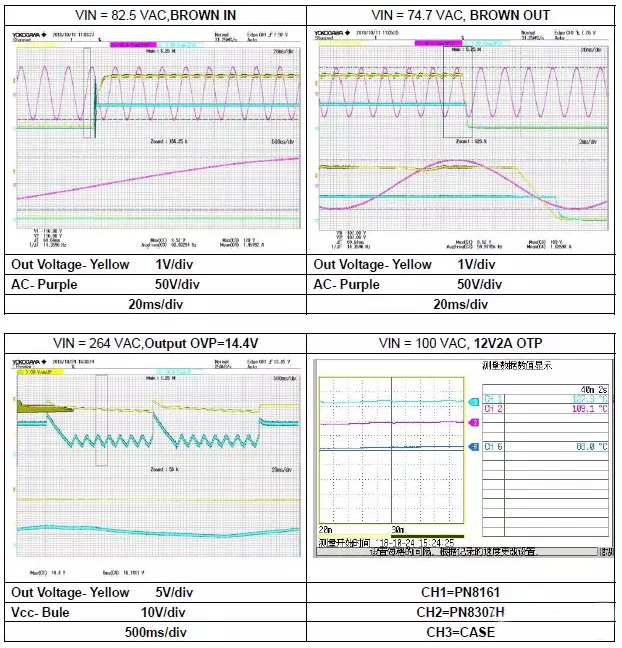

3.保护功能
每一款支持USB PD快充新机的发布,都会一次次地刺激着整个配件市场,随着iPhone新机的上市,18W USB PD充电器的需求量将会剧增,而目前抑制USB PD普及的主要瓶颈就是价格,芯朋微推出的这套方案采用SSR架构,满足PD3.0/QuickCharge 4+,可以帮助下游厂商减少BOM成本,提高产品的竞争优势,并拥有市电Brown in/out、输出过压保护、精准过温保护、逐周期过流保护、次级整流管短路保护等,很好的迎合了市场的需求,性价比也极高,需要更多详细资料可向我司申请。。。。。
