CR5534代换ob5224芯片，满足六级能效标准！

　　CR5534是一款采用700V高压漏极启动，内置高压功率 MOSFET，具有优化的图腾驱动电路以及电流模式PWM控制器，适用于待机功耗<25mW的小功率AC/DC电源适配器、充电器电源。


　　

　　CR5534主要特点　　

　　■ 700V高压启动　　

　　■ 待机<30mW　　

　　■ 效率均衡技术、满足能效六级标准　　

　　■ 集成600V MOSFET　　

　　■ 内置65kHz固定PWM频率　　

　　■ 内置软启动技术降低开机MOSFET功率管漏源电压应力　　

　　■ 频率抖动技术改善了EMI特性　　

　　■ 工作无音频噪音　　

　　■ 过压保护(OVP)锁存　　

　　■ 过载保护(OLP)和过温保护(OTP)自动恢复　　

　　■ 内置同步斜坡补偿增强环路稳定性　　

　　■ 内置前沿消隐(LEB)　　

　　■ 内置动态峰值电流补偿功能，在输入　　

　　■ 85V~264V的宽电压下可实现恒定最大输出功率　　

　　■ 输入电压欠压保护功能　　

　　■ 4000V HBM ESD能力　　

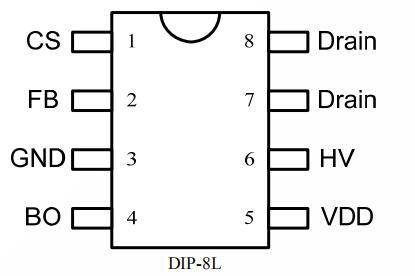

　　■ DIP-8L 绿色封装


　　

　　CR5534在重载或中等负载时，工作在PWM模式,频率为65KHz。当负载逐渐减小时，振荡器的工作颏率逐渐降低，最后稳定在22KHz左右。在空载和轻载时，电路采用间歇模式，有效的降低了待机功耗。


　　

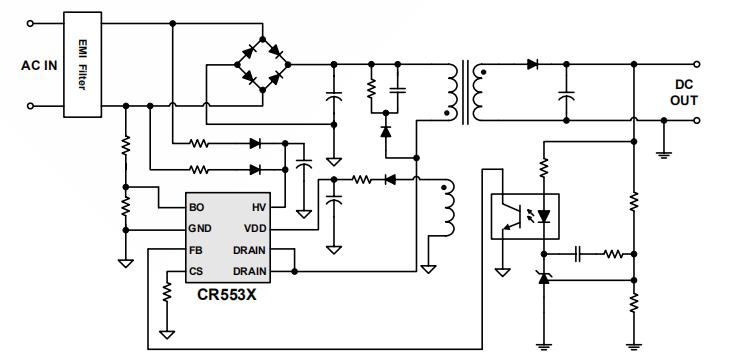

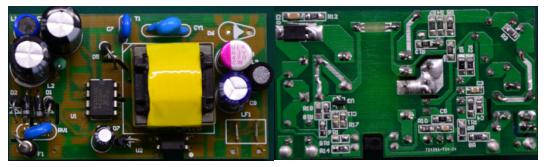

　　CR5534采用DIP封装内置了多种保护功能，适用于15W 以内的全电压范围离线开关电源，在应用中CR5534可兼容代换ob5224，更多CR5534替换ob5224芯片方案手册、BOM表、测试数据等应用资料请向骊微电子申请。>>
