重磅大功率充电器主控芯片，可用于USB PD快充！

　　自从2017年苹果首次发布三款支持USB PD快充手机iPhone 8、iPhone 8 Plus、iPhone X，刺激了整个手机市场，随后国内厂商小米、华为、锤子等纷纷入局，目前，USB PD快充已成为手机、游戏机、笔记本电脑等电子设备的首选充电方案，骊微电子推出PN8161、PN8275大功率充电器主控芯片，可用于USB PD快充！


　　

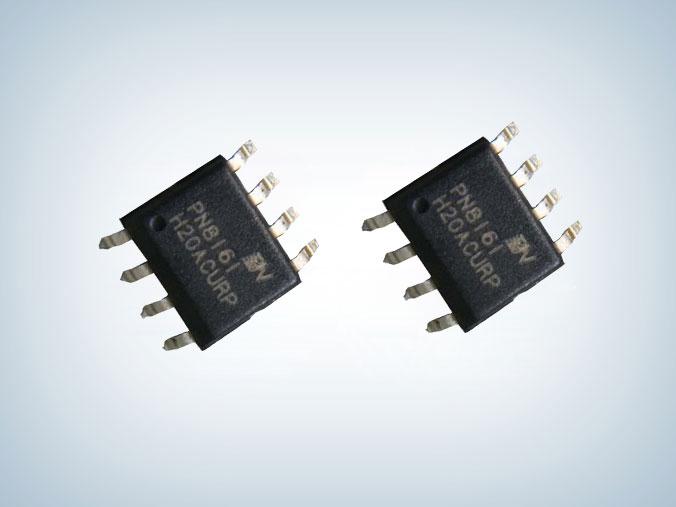

　　PN8161是一颗USB PD快充主控芯片，支持 18W 输出功率，外围极其简洁，拥有市电Brown in/out、输出过压保护、精准过温保护、逐周期过流保护、次级整流管短路保护等，是专为手机充电设备量身定制的高性价比方案。

　　

　　PN8161产品特征　　

　　■ 内置650V高雪崩能力的功率MOSFET　

　　■ 准谐振工作　　

　　■ 最高开关频率125kHz　　

　　■ 外围精简，无需启动电阻及CS检测电阻　　

　　■ 高低压脚位两侧排列提高安全性　　

　　■ 内置高压启动，空载待机功耗<50mW @230VAC　　

　　■ 改善EMI的频率调制技术　　

　　■ 供电电压8-40V，适合宽输出电压应用　　

　　■ 优异全面的保护功能　　

　　   过温保护 (OTP)　　

　　   输出过压保护　　

　　   逐周期过流保护 (OCP)　　

　　   输出开/短路保护　

　　   次级整流管短路保护　　

　　   过负载保护（OLP）

　　

　　PN8161应用于18W PD充电器方案，除外围精简外，芯片通过DMG脚开关波形间接采样市电和输出电压，实现市电OVP和输出电压OVP，避免充电器内部器件或手机PMU过压损坏。芯片采用3D叠层封装技术，控制器可精准监控内部智能功率MOS温度，实现低成本、精准快OTP，有效防止功率器件过热引起的安全问题。


　　

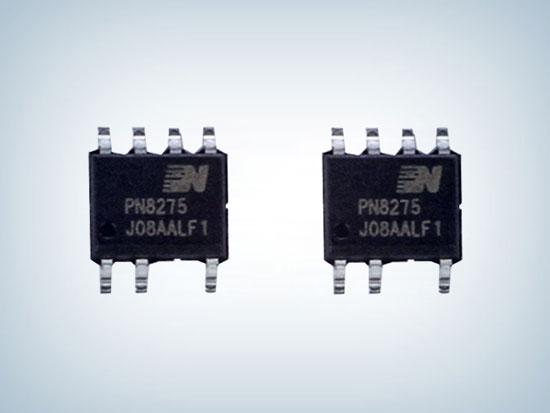

　　PN8275是一款符合6级能效标准的次级反馈芯片，隔离式AC-DC 高性能准谐振开关电源控制芯片，内置高压功率管，芯片提供了极为全面和性能优异的智能化保护功能，包括输入欠/过压保护、X电容放电功能、输出过压保护、外部OTP保护、周期式过流保护、过载保护、软启动功能。

　　

　　PN8275产品特征　　

　　■ 内置高压启动电路　　

　　■ QR-PWM、QR-PFM、Burst-mode混合模式提高效率　　

　　■ 自适应PWM开关频率65/85kHz，减小变压器体积　　

　　■ 内置输入欠压保护(PN8275)　　

　　■ 内置输入过压保护(PN8275P)　　

　　■ 内置X电容放电功能(通过IEC62368-1:2014认证)　　

　　■ 空载待机功耗< 50 mW @230VAC　

　　■ 改善EMI的频率调制技术　　

　　■ 供电电压8~40V，适合宽输出电压应用　

　　■ 线电压补偿外部可调　　

　　■ 优异全面的保护功能　　

　　   过温保护 (OTP)　　

　　   输出过压保护　　

　　   逐周期过流保护 (OCP)　　

　　   输出开/短路保护　　

　　   专利的DMG电阻短路保护(Latch模式)　　

　　   次级整流管短路保护　　

　　   过负载保护（OLP）

　　

　　PN8275应用于30W/45W/60W PD充电器，芯片通过850V耐压HV脚直接监控市电实现市电OVP保护，并兼具高压启动、X电容放电等功能。芯片内置片内OTP和片外OTP，可监控充电器多个热点，实现双重OTP保护，更安全。此外，DMG实现输出过压保护和OCP线电压补偿，避免输出电压异常损坏手机电池管理电路。


　　


　　PN8161、PN8275大功率充电器主控芯片适用于USB PD快充电源配件领域的充电器、适配器、开放式开关电源等，PN8161支持18W功率输出，PN8275支持30W/45W/60W功率输出专为电子设备充电定制，极具性价比，更多PD快充产品的详细手册或技术资料，请向骊微电子申请。>>
