一款适配器的AC-DC转换芯片介绍-SD4873
字号:T|T
如今社会,人们对随身电子设备的功能要求越来越高,需要越来越强劲的电池续航与供电来保证设备的运行。但适配器的容量是有限的,而骊微电子在本文中介绍的是一款AC-DC转换开关电源芯片工作原理,其不仅能够为整体设计节约成本,还能进一步缩小设备的体积。

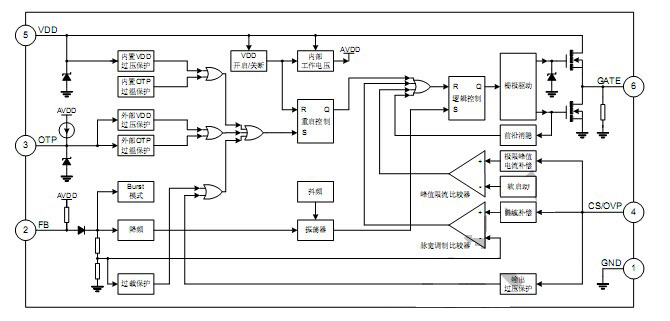

内部框图
内部框图
SD4873是一款电流模式PWM+PFM控制器,用于高性能、低待机功耗的离线反激变换器的控制。
SD4873启动电流低,使得启动电路可以采用阻值大的启动电阻,以减小待机电流,具有降频功能,这样可以工作在Burst模式,以减小开关损耗和提高效率,具有抖频功能和带软开关控制的图腾柱式栅极驱动输出功能,从而可以达到极佳的EMI性能,内置软启动功能,能够减小器件的应力,防止变压器饱和,具有逐周期峰值限流功能和高低极限峰值电流补偿功能,能保持高氏压下输出功率的一致性。
SD4873A内部集成了各种异常状态保护功能,包括内置和外部可设的VDD过压保护、前沿消隐、逐周期峰值限流、输出过压保护、过载保护、内置和外部可设的OTP过温保护等,其广泛应用于充电器、适配器、机顶盒电源等!
本文为大家介绍了一种AC-DC转换芯片,对于适配器芯片有需要的朋友,可以登陆公司官网:http://www.szlwtech.com,或致电0755-23087599 ,如遇到合适的型号本公司可提供样品和技术技持
