PN6811 图腾柱PFC控制芯片

所属分类：Chipown/芯朋微

品牌：芯朋微
型号：PN6811QF-A1
封装：QFN6*8
功率：
电流：

订购热线：0755-23087599

产品详情应用领域

　　PN6811图腾柱无桥功率因数校正（PFC）控制芯片是一款高集成度的图腾柱无桥功率因数校正数模混合控制芯片。采用恒定导通时间控制实现高功率因数，系统工作于CRM/DCM状态。外围精简，省略整流桥以提升效率降低发热，非常适合高效率和高功率密度需求的应用。　　

　　PN6811图腾柱PFC控制芯片内置环路控制，集成完善的保护功能，包括内外部过温保护，交流欠压保护，VCC欠压保护，输出过压保护，交流跳变保护，逐周期过流保护，以及端子开短路等保护。

　　特性　　

　　■ 支持135kHz、270kHz、500kHz三挡可选　　

　　■ 内置高低边MOS管驱动　　

　　■ 恒定导通时间COT控制模式　　

　　■ 三角电流TCM控制模式　　

　　■ 内置环路补偿　　

　　■ 自适应死区控制　　

　　■ 内置软启动功能　　

　　■ 内置Burst Mode　　

　　■ 外围电路精简　　

　　■ 全面的保护功能包括　　

　　■ VCC欠压保护UVP)　　

　　■ 输出过压保护(OVP)　　

　　■ 交流欠压保护(BO)　　

　　■ 逐周期过流保护(CBC)　　

　　■ 内/外部过温保护(OTP)　　

　　■ 端子开短路保护　　

　　■ 浪涌电流保护

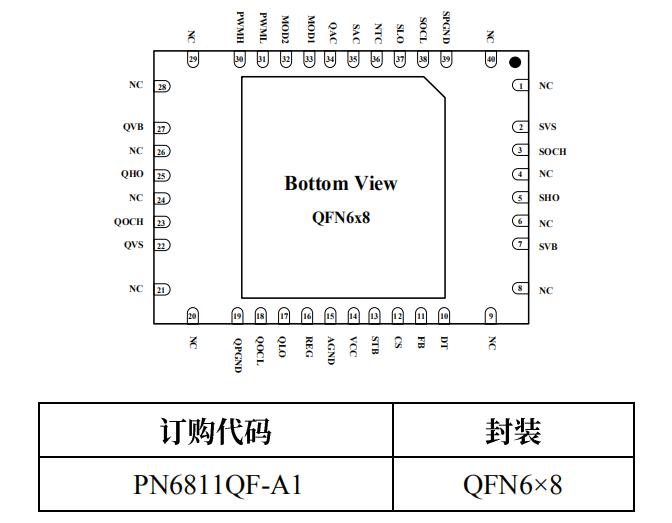

　　封装/订购信息

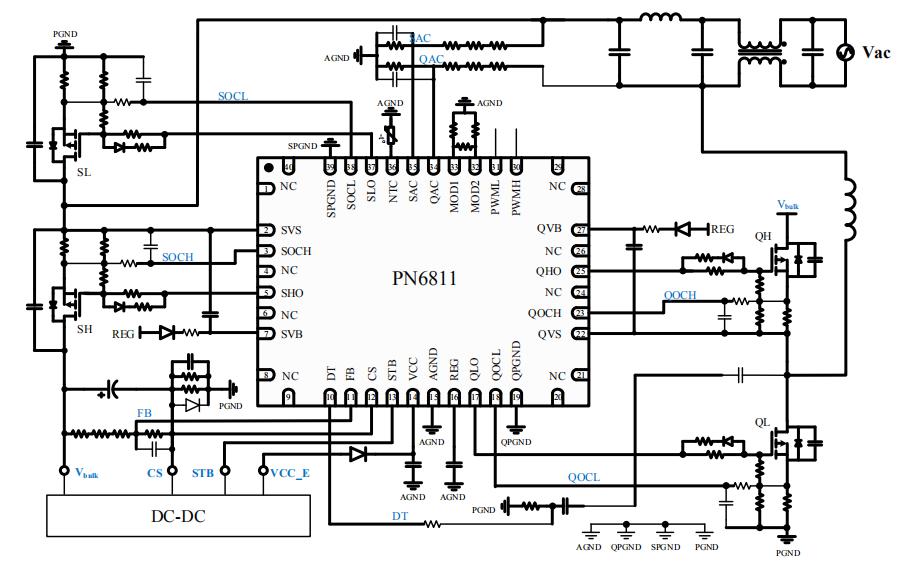

　　PN6811典型电路图

　　应用领域　　

　　■ 适配器　　

　　■ 充电器

　　PN6811图腾柱PFC控制芯片在由AspenCore主办的“2022全球电子成就奖”获评全球电子成就奖，“年度电源管理/电压转换器”年度创新产品奖，内置高可靠性的模拟控制，具备快速精确的功率因数校正控制信号输出，不使用数字电源控制芯片、无需编程调试，不论是否搭配碳化硅器件或氮化镓器件，都能大幅简化器件选型及开发成本，大大加快产品的开发速度，还能解决一系列控制难点，保证方案的高效、高可靠性，更多PN6811图腾柱无桥功率因数校正（PFC）控制芯片产品手册、参数等资料请向芯朋微代理骊微电子申请。>>
