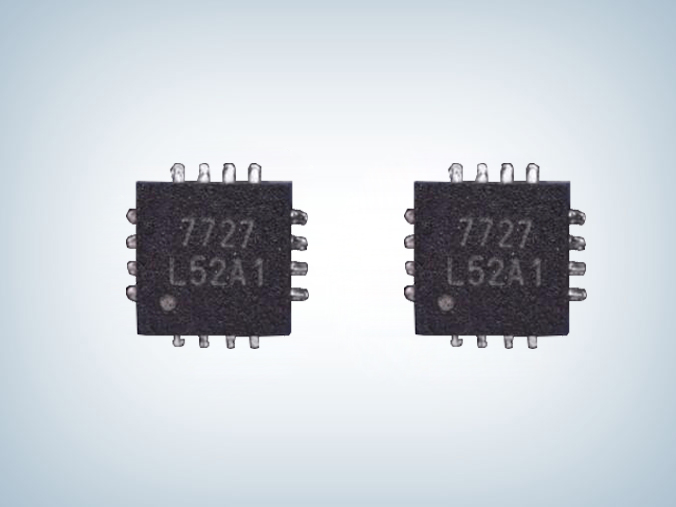

PN7727 20W无线充功率芯片

所属分类:Chipown芯朋微
品牌:芯朋微
型号:PN7727SP-A1/PN7727QF-A1
封装:SOP8-PP/QFN2×2-16L
功率:20W
电流:3V 12V
订购热线:0755-23087599
  PN7727无线充功率芯片集成了驱动及四颗高效功率级场效应管,内置自举高压PMOS和5V/50 mA LDO,具备自适应死区功能,是一款用于无线充电的智能功率芯片。
  该芯片集成了欠压保护、过温保护等功能。芯片的两个输入管脚PWM1和PWM2兼容5V和3.3V信号控制,具有良好的抗干扰性。
  芯片采用SOP8-PP、QFN2×2-16L封装,底部通过散热片来提升散热性能,额定工作温度范围为40C至125C。

  PN7727芯片特征
  ■ 宽电源电压范围:3V-12V
  ■ 输出功率20W
  ■ 高达500kHz工作频率
  ■ 内置自举高压PMOS管
  ■ 集成5V LDO(50mA)用于MCU供电
  ■ 输入管脚兼容5V和3.3V控制信号
  ■ 工作温度:-40125℃
  ■ 全面保护功能:电源欠压保护、内置过温保护
  ■ SOP8-PP、QFN2×2-16L封装

  封装/订购信息

  典型电路图

  应用领域
  ■ 无线充电功率发生器
  ■ 直流电机驱动

  PN7727无线充功率芯片输出功率20W,集成驱动及四个开关管,内置两个自举高压PMOS,是一种无压降损耗的自举结构。5VLDO功能,输出管脚为VCC,以实现对MCU供电及过充保护,精简外围,更多PN7727 20W无线充功率芯片产品手册及应用资料请向芯朋微代理骊微电子申请。>>
