小体积65W大功率开关电源芯片适配器方案

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2019-08-20 09:07
  大功率开关电源就是用通过电路控制开关管进行高速的导通与截止,将直流电转化为高频率的交流电提供给变压器进行变压,从而产生所需要的一组或多组电压,骊微电子推出小体积AP8268大功率开关电源芯片65W适配器方案。

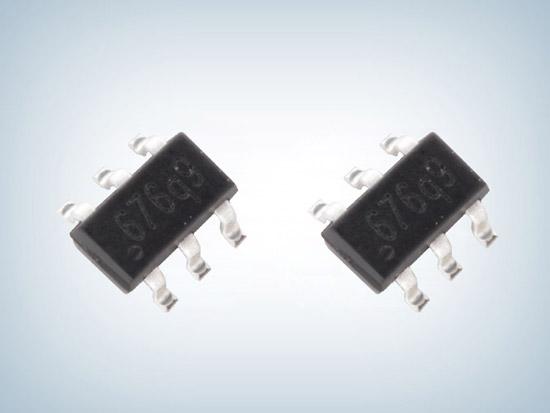

  AP8268是一款高集成度的电流模式PWM控制芯片,具有高性能、低待机功耗、低成本等特点。AP8268通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术,实现了低待机功耗和全电压范围下的最佳效率,频率调制技术和SoftDriver技术充分保证良好的EMI表现。

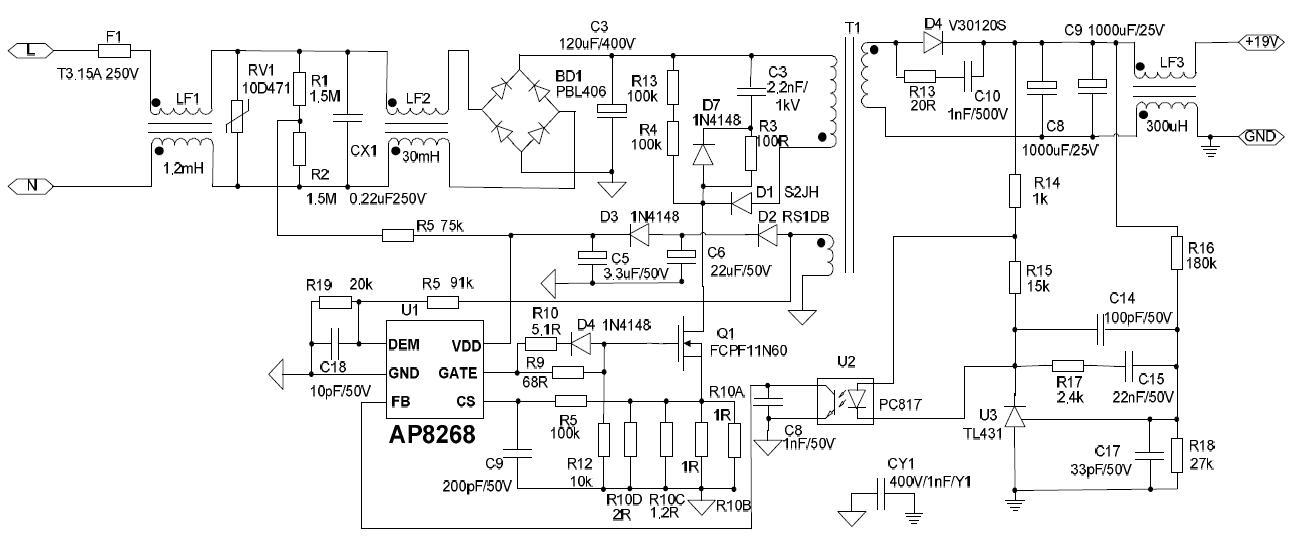

  大功率开关电源芯片AP8268六级能效65W适配器应用方案
  ■ 输出规格19V/3.4A
  ■ 高低压分频技术(65k/85k):减小变压器尺寸
  ■ 谷底开通+混合工作模式提高全负载段转换效率
  ■ VDD 电压8-40V,适合宽输出应用
  ■ DMG 监控市电及输出电压,精确输出OVP 及输入电压OCP 补偿(外部可调)



  同时AP8268开关电源pwm芯片提供了全面的管脚开短路保护,以及逐周期过流保护、VDD过压保护、欠压锁存、过温保护、输出过压保护、过载保护、输出二极管短路保护等功能,AP8268大功率开关电源芯片骊微电子广泛应用于高性能、低待机功耗、低成本待机电源、开放式开关电源及适配器领域。
