产品描述:

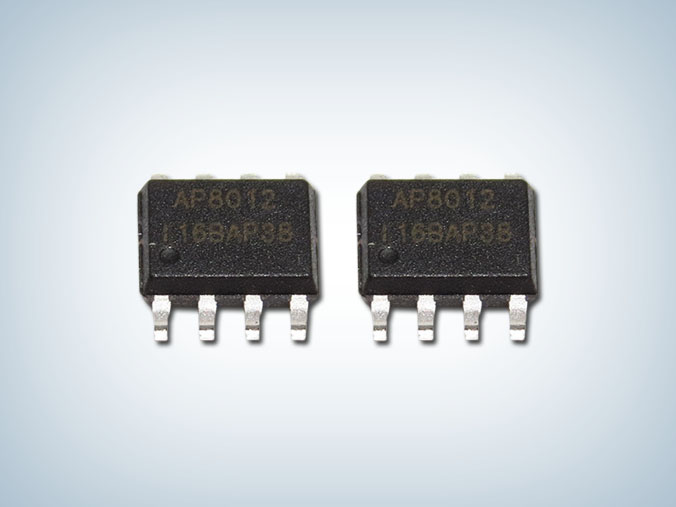

AP8012H电磁炉电源芯片内部集成了脉宽调制控制器和功率MOSFET,适用于小功率离线式开关电源。该芯片提供了完整的智能化保护功能,包括过流保护,欠压保护,过压保护,过温保护和软启动功能。间歇工作模式能够降低系统处于待机模式时的功耗;抖频技术有助于改善EMI特性。该芯片还内置高压启动模块,保证系统能迅速启动。
产品特点:
■ 内置800V高雪崩能力智能功率MOSFET
■ 满足85~265V宽AC输入工作电压
■ 全电压半封闭式稳态输出功率6W(DIP-8封装)
■ 抖频技术改善EMI特性
■ 间歇工作模式
■ 软启动
■ 内置高压启动电路
保护功能
过流保护(OCP)
过温保护(OTP)
VDD过压保护

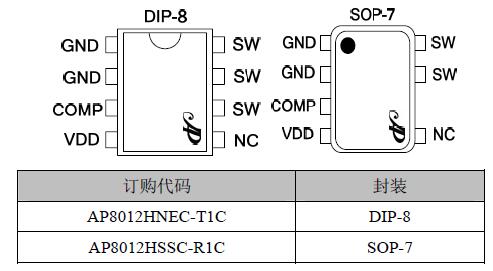

封装/订购信息:
封装/订购信息:
引脚功能定义:
SOP-8管脚标号 | DIP-8管脚标号 | 管脚名 | 管脚功能描述 |
1,2 | 1,2 | GND | 功率MOS以及控制电路的参考地 |
3 | 3 | COMP | 反馈输入脚,用以确定功率MOS的峰值电流 |
4 | 4 | VDD | 控制电路的供电电源,启动时由高压启动管对VDD电容进行充电,当达到UVLO启动电压时,启动过程结束 |
- | 5 | NC | 空脚(DIP-8可接SW) |
5,6,7,8 | 6,7,8 | SW | 功率MOS的漏极 |

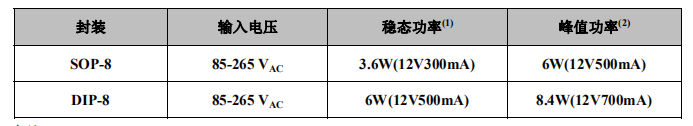

典型功率

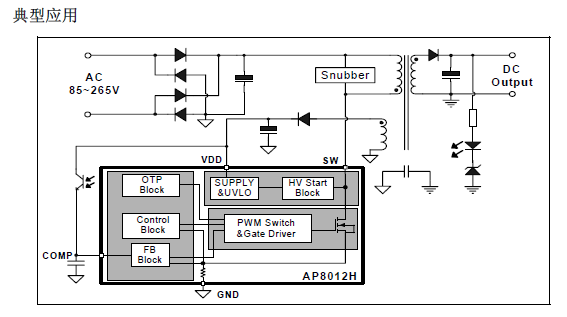

ap8012电源芯片电路图:
极限工作范围
VDD 脚耐压…….………-0.3~45V
SW 脚耐压…….…..…..-0.3~750V
COMP 脚耐压……………-0.3~7V
结工作温度范围…..….….-40~150℃
存储温度范围….…. ….-55~150℃
管脚焊接温度 (10秒)………...260℃
封装热阻 (SOP-7)………….80℃/W
封装热阻 (DIP-8)……….40℃/W
人体模式ESD 能力(1)(HBM ESDA/JEDEC JDS-001-2014)….……... ±4kV
空气模式ESD 能力(2) (静电测试仪对芯片引脚直接放电)….……...8kV
漏极脉冲电流(Tpulse=100us)…….…..…..…2A
