pn8359 高精度cccv 原边反馈开关电源芯片!

　　在小功率消费类电子应用中，反激式电源是主流，pn8359高精度原边反馈开关电源芯片内置650V功率MOSFET，可以提高电源功率的密度，节省空间以及成本，pn8359原边反馈芯片非常适合小功率段，同时也提供了天然的隔离效果。


　　

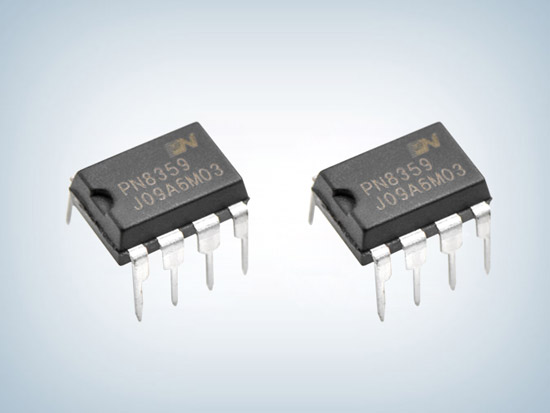

　　PN8359 使用原边取样来进行精确的恒流、恒压控制，可以省去一般应用中的光耦与TL431，PN8359 最大输出功率12W，采用DIP8封装。

　　

　　PN8359 是一颗高精度离线式开关电源电路，具有抖频功能，可以提供更好的EMI性能，用于高性能、外围元器件精简的开关电源适配器、电池充电器、机顶盒电源以及LED照明。

　　

　　PN8359 在恒流模式下，输出功率可由CS脚外接的取样电阻Rs设定。在恒压模式下，芯片的多种工作模式可以保证较高的整体转换效率。

　　

　　PN8359 此外，芯片内置有线压降补偿，由此取得良好的负载调整率，PN8359 在恒流模式下工作于PFM状态，在恒压模式下工作于PWM状态，轻载时降频工作。

　　

　　PN8359 提供上电软启动功能与各种可自恢复的保护功能，包括逐周期限流保护（OCP），VDD过压保护（OVP），VDD过压箝位，欠压保护（UVLO），过温保护等。


　　

　　原边反馈芯片省去了431和光耦，为其应用电路有效节省空间以及成本，骊微电子代理的芯朋微芯片设计技术的不断创新，为了实现高精度的恒流/恒压（CC/CV）特性，采用初级（原边）调节技术、变压器容差补偿、线缆补偿和EMI优化技术， 使新一代pn8359原边反馈开关电源芯片功能不断增加，制造成本不断下降并且提高了系统的可靠性。
