PN6811图腾无桥pfc控制芯片荣获“2022全球电子成就奖”

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2022-12-08 09:19
  近日,由AspenCore主办的“2022全球电子成就奖”颁奖典礼在深圳隆重举行,会议聚集全球产业领袖,分享行业前瞻和趋势,芯朋微PN6811图腾柱无桥功率因数校正(PFC)控制芯片获评全球电子成就奖,“年度电源管理/电压转换器”年度创新产品奖。


  PN6811图腾无桥pfc控制芯片特性
  ■ 支持135kHz、270kHz、500kHz三挡可选
  ■ 内置高低边MOS管驱动
  ■ 恒定导通时间COT控制模式
  ■ 三角电流TCM控制模式
  ■ 内置环路补偿
  ■ 自适应死区控制
  ■ 内置软启动功能
  ■ 内置Burst Mode
  ■ 外围电路精简
  ■ 全面的保护功能包括
  ■ VCC欠压保护UVP)
  ■ 输出过压保护(OVP)
  ■ 交流欠压保护(BO)
  ■ 逐周期过流保护(CBC)
  ■ 内/外部过温保护(OTP)
  ■ 端子开短路保护
  ■ 浪涌电流保护


  PN6811图腾无桥pfc控制芯片通过控制四颗MOS实现无桥PFC功能,其中两颗MOS工作于工频,另外两颗工作于高频,当Vac为正时,低频管SL持续导通,高频管QL作为主管在电感充电时导通,而高频管QH作为副管在电感放电时导通续流。

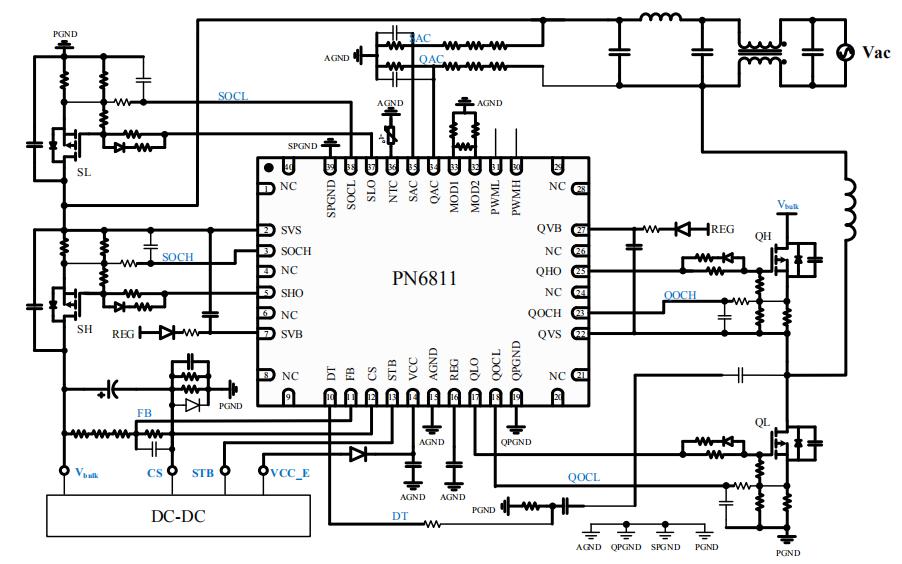

  PN6811图腾无桥pfc控制芯片典型电路图

  PN6811 图腾无桥pfc控制芯片采用QFN6*8封装,是一款高集成度的图腾柱无桥功率因数校正数模混合控制芯片,采用恒定导通时间控制实现高功率因数,系统工作于CRM/DCM状态,具备快速精确的功率因数校正控制信号输出,不使用数字电源控制芯片、无需编程调试,不论是否搭配碳化硅器件或氮化镓器件,都能大幅简化器件选型及开发成本,外围精简,省略整流桥以提升效率降低发热,非常适合高效率和高功率密度需求的应用,大大加快产品的开发速度,还能解决一系列控制难点,保证方案的高效、高可靠性。
