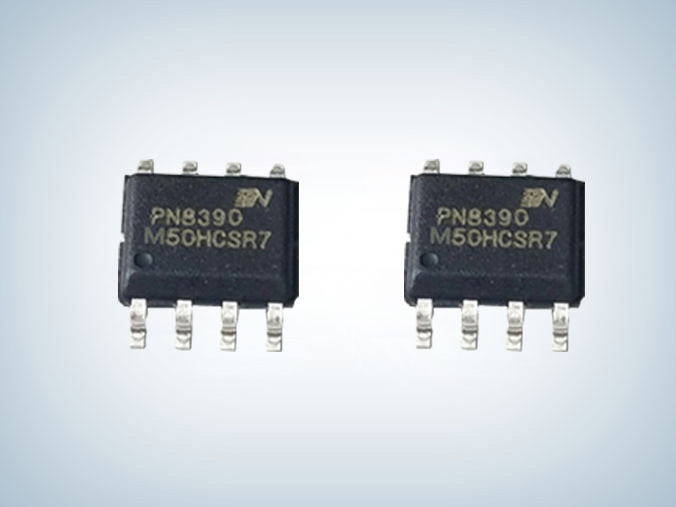

PN8390-12V2A 原边反馈电源芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8390
封装:DIP/SOP
功率:18W/24W
电流:2A
订购热线:0755-23087599
  PN8390产品概述
  PN8390集成超低待机功耗准谐振原边控制器及650V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。
  PN8390为原边反馈工作模式,可省略光耦和TL431,支持CCM和DCM两种工作模式。内置高压启动电路,可实现系统空载待机损耗(230VAC)小于50mW。在恒压模式,采用准谐振、多模式技术共同提高效率并消除音频噪声,使得系统满足6级能效标准,而特有频率抖动技术可实现较好的EMI特性;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。
  PN8390大功率原边反馈芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等,同时还集成AC电压欠压保护功能,可通过系统分压电阻调节。

  大功率原边反馈芯片特性
  ■ 内置650V高雪崩能力智能功率MOSFET
  ■ 内置高压启动电路,小于50mW待机损耗(230VAC)
  ■ 支持CCM和DCM两种工作模式
  ■ 采用准谐振与多模式技术提高效率,满足6级能效标准
  ■ 采用斜坡补偿技术,无次谐波振荡
  ■ 全电压输入范围±5%的CC/CV精度
  ■ 原边反馈可省光耦和TL431
  ■ 恒压、恒流、输出线补偿外部可调
  ■ 无需额外补偿电容、无音频噪声
  ■ 智能保护功能
     过温保护 (OTP)
     VDD欠压&过压保护 (UVLO&OVP)
     逐周期过流保护 (OCP)
     CS开/短路保护 (CS O/SP)
     开环保护 (OLP)
     AC电压欠压保护(BO)

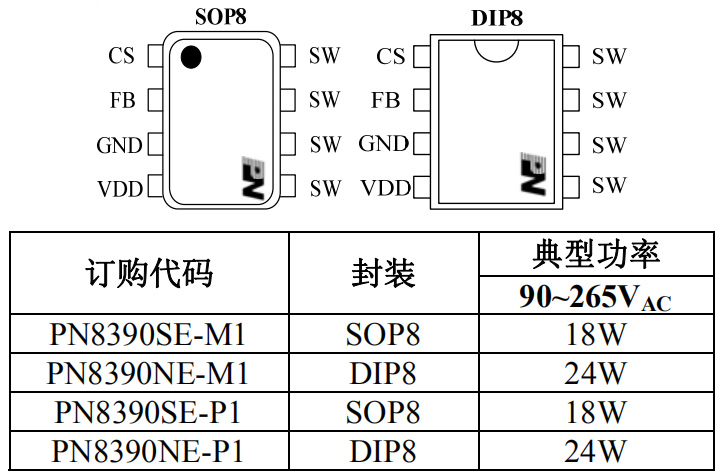

  封装/订购信息


  pn8390管脚定义
管脚名 管脚标号 管脚功能描述
CS 1 电流检测引脚
FB 2 反馈引脚,辅助绕组电压通过电阻反馈稳定输出
GND 3 地电位
VDD 4 工作电压输入引脚
SW 5,6,7,8 智能功率MOSFET Drain端引脚,跟变压器初级相连

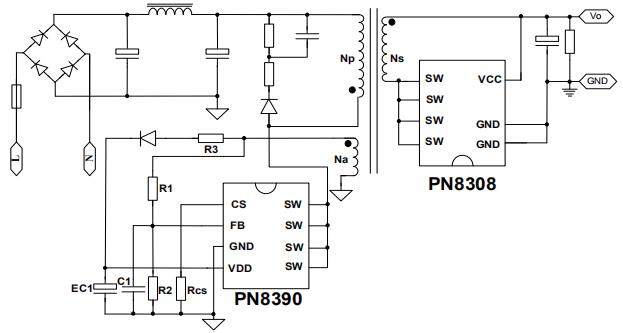

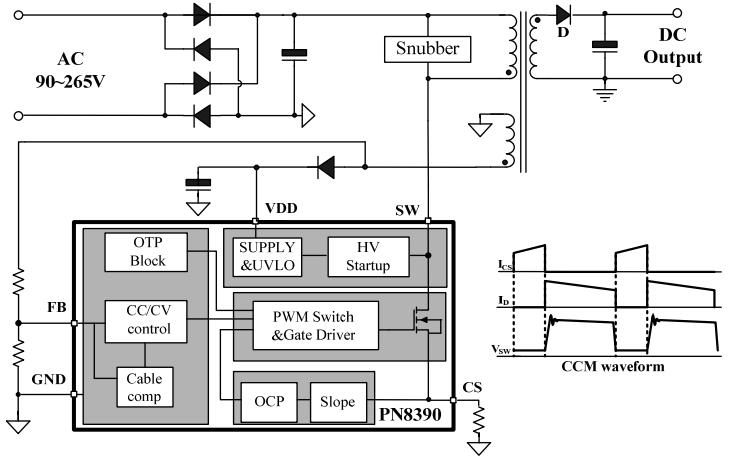

  12V原边反馈电源芯片典型电路

  应用领域
  ■ 开关电源适配器
  ■ 机顶盒等外置电源

  高性能的原边反馈控制器PN8390工作在原边检测和调整模式,可省略系统的光耦和TL431,支持CCM和DCM两种工作模式。PN8390拥有恒压恒流控制环路,可以实现高精度的恒压、恒流输出,以满足大部分充电器和适配器需求,更多12V大功率原边反馈电源芯片产品的详细手册及方案相关资料,请向骊微电子申请。>>
