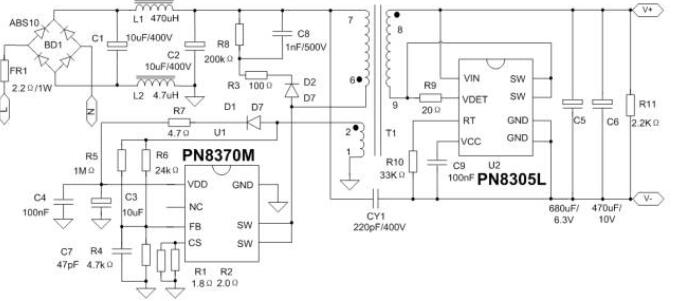

PN8370M+PN8305L小体积开关电源5v2a方案

字号:T|T
文章出处:骊微电子责任编辑:admin人气:-发表时间:2019-05-24
  PN8370M+PN8305L 六级能效小体积开关电源5v2a方案,该5v2a电源方案拥有低待机、高效率、小体积、高可靠性等优点。

  PN8370M集成超低待机功耗准谐振原边控制器及690V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。

  PN8305L包括同步整流控制器及N型功率MOSFET,用于在高性能反激系统中替代次级整流肖特基二极管。PN8305L内置13 mohm 55V Trench MOSFET以提高电流输出能力,提升转换效率并降低芯片温度。


  PN8370M+PN8305L 5v2a充电芯片方案特性:
  PCBA尺寸:42.0mm*31.6mm*13mm板上高度(小体积)
  输入电压:90~265Vac全电压
  输出功率:10W
  平均效率:>78.7%,满足六级能效要求(高效率)
  待机功耗:<50mW,Vin=264Vac(低待机)
  PN8305L双供电全工作状态无直通风险(高可靠性)拥有输出短路保护,输出过流保护,输出欠压保护(PCB端3.1V以下,VDD过压保护,FB分压电阻开路短路保护,以及电流检测电阻Rcs开短路保护,过温保护(保护功能齐全)
