创新套片| 12V2A去Y六级能效电源适配器方案
字号:T|T
高功率密度12V2A去Y六级能效电源适配器方案,原边主控PN8390基于Chipown第四代PSR控制内核并集成智能超结MOS,副边同步整流PN8309M基于电流跟踪技术控制内核并集成智能SGT MOS,整个套片方案具有BOM精简、待机功耗低、转换效率高、抗雷击能力强等亮点。
一、方案概述
输入电压:90V~264Vac
输出规格:12V2A
待机功耗:<75mW
平均效率:>86.8%
Demo尺寸:64mm(长)*39mm(宽)*22mm(高)
二、芯片简介
PN8390芯片亮点
1、高压启动+5种CV工作模式:顺绕变压器可满足CoC V5 Tier2,便于去Y设计
2、闭环恒流技术:实现CCM、DCM任意工作模式恒流,CC精度5%以内
3、专利快环+慢环双环控制技术:彻底解决PSR抗干扰性和动态负载响应矛盾
4、CP+CC+CV三段启动:输出电压上升时间小于30ms,Vds尖峰显著降低
5、内置十重安全保护:让电源方案更安全、更精简。
PN8309M芯片亮点
1、电流跟踪关断技术:实现30ns快速关断,支持CCM、QR、DCM工作模式,应用范围广
2、双供电技术+高雪崩耐量智能SGT:支持宽输出,轻松满足6kV雷击要求
3、外围精简:仅一颗限流电阻和供电电容

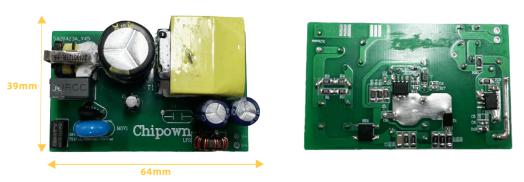

三、DEMO 实物图

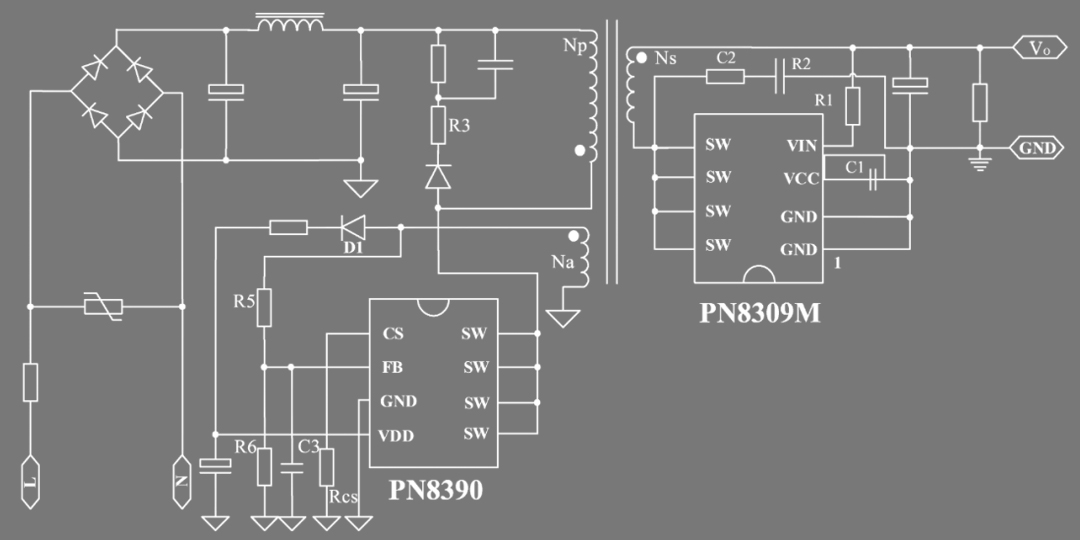

四、典型电路图

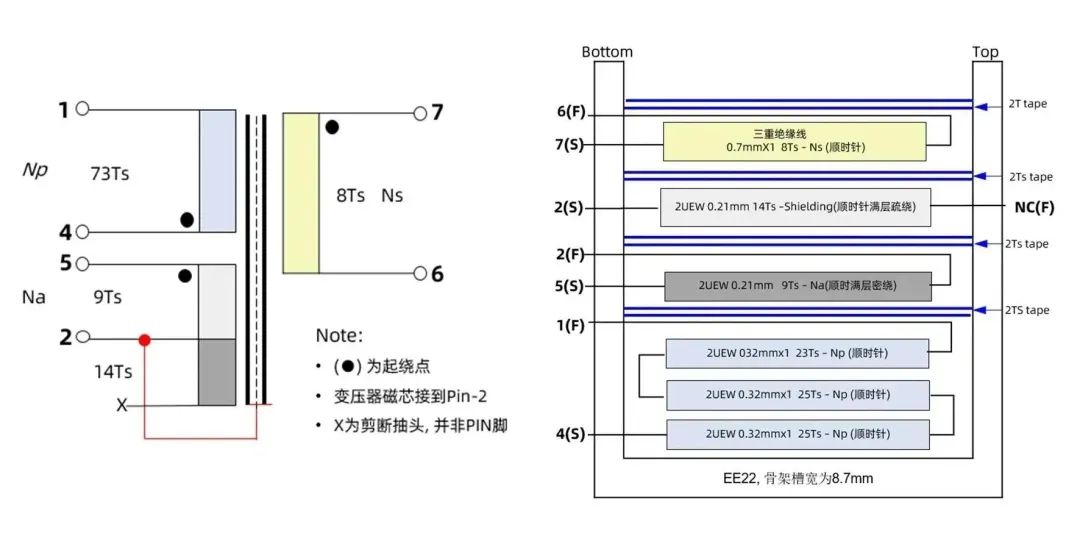

五、变压器设计
电气规范:
1. 初级绕组电感量(Lp)=1500±5%uH @10kHz
2. 电气绝缘=3KV, 50/60Hz, 1分钟(pins1~4 to pins 6~5)
材料:
1. 磁芯 : EE22(PC95)
2. 骨架: EE22( Ae:62mm²)
3. 初级线规格: Type 2-UEW
4. 次级线规格: 三重绝缘线
5. 绝缘胶带: 3M1298或同规格
六、测试数据

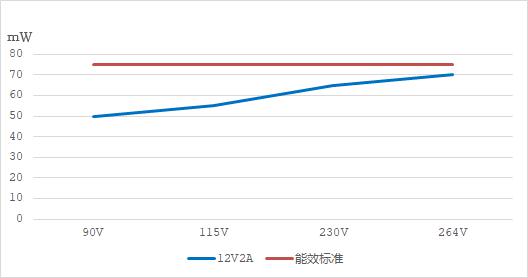

待机功耗

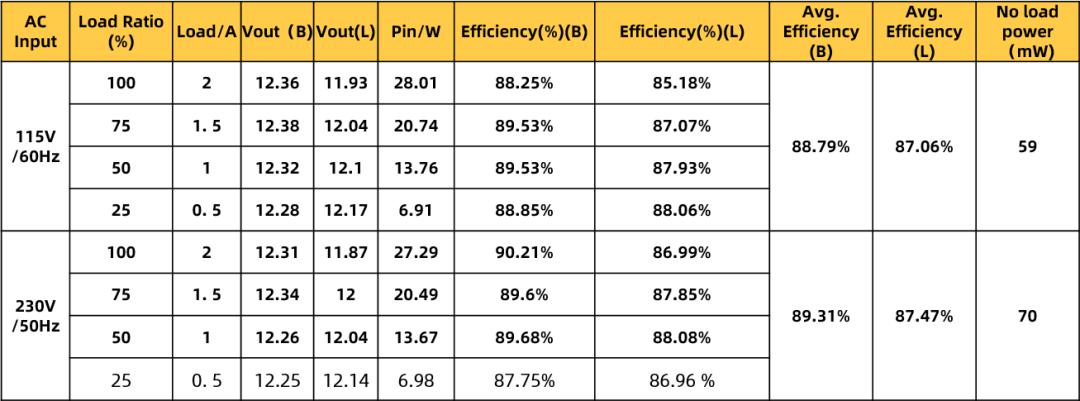

转换效率
Note1: 线端电压为1.5米#22线材;
Note2:(B)指板端效率数据,(L)指线端效率数据。
PN8390+PN8309M_12V2A去Y六级能效电源适配器方案,待机功耗:<75mW 平均效率:>86.8%,更多芯片亮点、线路图纸、变压器设计、测试数据及应用要点,请向芯朋微代理骊微电子申请。>>
