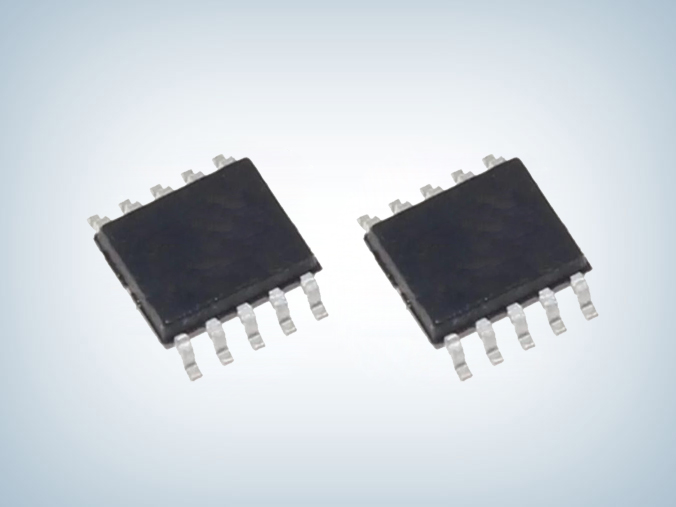

PN8166 45w快充acdc芯片

所属分类:Chipown芯朋微
品牌:芯朋微
型号:PN8166
封装:SSOP10
功率:33-45W
电流:
订购热线:0755-23087599
  PN8166典型应用功率33-45W,采用SSOP10封装是45w快充acdc芯片,内部集成了电流模式控制器和高压启动模块,专用于高性能宽输出快速充电器。
  PN8166 快充芯片通过检测输入电压、输出电压和负载变化自适应切换QR-PWM、QR-PFM、Burst-mode工作模式,多模式调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和 Soft-Driver 技术充分保证系统的良好 EMI 表现。
  同时,PN8166快充芯片还提供了极为全面和性能优异的智能化保护功能,包括输入欠压保护、输入过压保护、输出欠压保护、输出过压保护、过温保护、次级整流管短路保护、逐周期过流保护、过载保护等功能。

  PN8166 45w快充acdc芯片特性
  ■ 内置800V高压启动电路
  ■ 8~57V宽供电电压,适合宽输出电压应用
  ■ PWM、强制DCM、PFM和BM多模式提高效率
  ■ 空载待机功耗< 55 mW @230VAC
  ■ 优异全面的保护功能
  ■ 过温保护 (OTP)
  ■ 输入欠压及过压保护
  ■ 输出欠压及过压保护
  ■ 逐周期过流保护 (OCP)
  ■ 输出短路保护
  ■ DMG电阻短路保护
  ■ 次级整流管短路保护
  ■ 过负载保护(OLP)

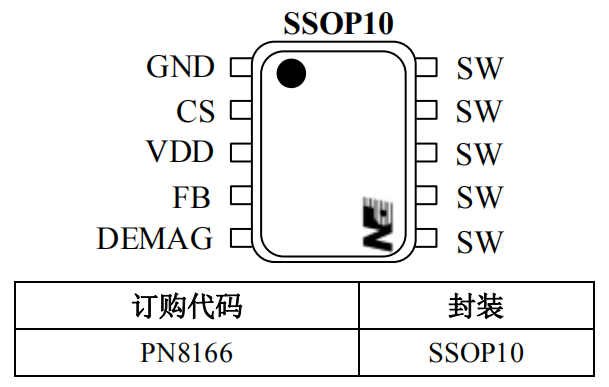

  封装/订购信息

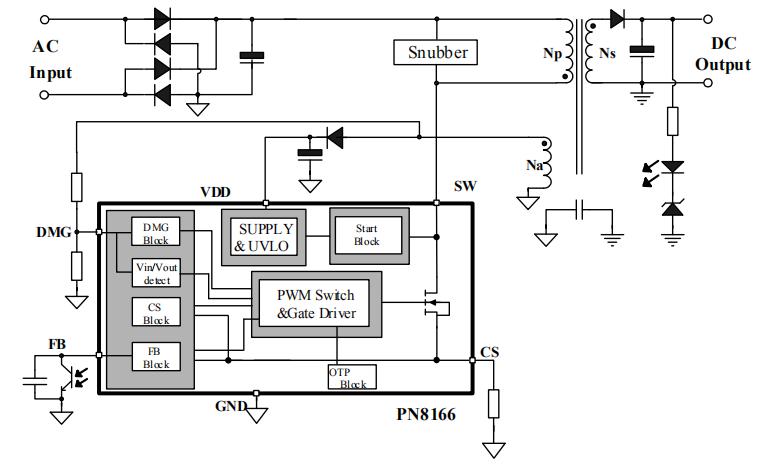

  典型应用电路

  应用领域
  ■ 手机充电器
  ■ 适配器
  ■ 内置电源

  PN8166 45w快充acdc芯片采用QR控制技术内置SJ MOS及SSOP10功率封装,搭配PN8309HPD-A1,典型应用于33W PD快充应用方案或六级能效45W PD快充应用方案,方案温升低,显著减少体积,有利于充电器小型化设计,更多芯朋微pn8166芯片规格书及应用资料请向芯朋微代理骊微电子申请。>>
